Конструкция термопривода для организации проветривания теплиц, виды и обзор моделей

Успех выращивания тепличных растений зависит от ряда внешних факторов, главными из которых являются уровень влажности и температура окружающей среды. Для создания необходимого микроклимата современные теплицы оборудуют системами автоматического проветривания – устройством, обеспечивающим циркуляцию воздуха в теплице в соответствии с заранее заданным режимом, при минимальном участии человека.

Что это такое?

Термопривод – оборудование, в автоматическом режиме создающее и поддерживающее необходимые температурные и влажностные показатели окружающей среды в теплице для успешного развития и плодоношения растений. Необходимый режим проветривания выставляют заранее. Для обеспечения условий для идеального проветривания, форточки и фрамуги рекомендовано размещать равномерно по периметру теплицы.

Системы автоматического проветривания довольно экономичны, поскольку работают в автономном режиме. Средний срок их службы составляет 10-15 лет, при регулярном использовании, причем в период эксплуатации дополнительное регулирование, как правило, не требуется. Благодаря несложной конструкции, монтаж может проводиться самостоятельно, в соответствии с описанием, данным в инструкции по эксплуатации.

Цели применения и можно ли обойтись?

Главное предназначение термопривода – поддерживать оптимальный микроклимат в пространстве теплицы:

• Температура не должна опускаться ниже 20°С.
• Оптимальная влажность зависит от вида высаженных растений. В среднем, она составляет 70%

Термопривод устанавливают на любые виды теплиц, предварительно рассчитав мощность и количество оборудования, в зависимости от веса и размера форточек.

Легкие теплицы с покрытием из поликарбоната требуют менее мощных проветривающих конструкций, чему способствует небольшой вес форточек. Наиболее мощное оборудование покупают для стеклянных теплиц с тяжелыми фрамугами покупают мощное оборудование с большой грузоподъемностью.

В летний период недостаточное проветривание или его отсутствие спровоцирует высокую температуру и высокий уровень влажности в теплице, что создаст риски для благополучного развития растений:

• во влажной среде активизируется размножение грибковых микроорганизмов и насекомых-вредителей;
• отсутствие достаточного количества кислорода препятствует процессу фотосинтеза;
• без движения воздушных масс хуже идет опыление, что плохо сказывается на урожае;
• высокая температура воздуха замедляет рост культур ведет к их иссыханию.
• Отсутствуют условия для закаливания рассады.

В теплицах из поликарбоната, где исключены, щели, влажность и температура повышаются очень быстро, поэтому организация систем проветривания здесь особенно необходима.

Конструкция и принцип работы

Функционирование термопривода основано на способности материалов расширяться в результате нагревания и сжиматься при охлаждении. Устройство оборудовано чувствительными элементами, реагирующими на изменение температуры воздуха в теплице. Изменяясь в размерах, они регулируют положение дверей и створок. Комплектация включает следующие элементы:

• непосредственно термопривод;
• доводчик;
• пружины;
• кронштейн для крепления;
• фиксирующий элемент;
• саморезы.

Термопривод укрепляют рядом с подвижной фрамугой, предварительно настроив на срабатывание при определенных температурных показателях. Через систему кронштейнов и пружин механизм оказывает воздействие на створку, открывая ее. Когда температура воздуха начинает снижаться, механизм также автоматически закрывает форточку.

Оптимальную грузоподъемность вычисляют по такой схеме:

• для небольшой форточки – 7-10 кг;
• для двери – около 20 кг;
• для широких окон и дверей и стеклянных теплиц – 80-100 кг.

Средние размеры хода штока (стержень, обеспечивающий форточке возможность максимального открытия) составляют 45-70 см, что достаточно для большинства окон и дверей теплиц.

Температура открывания форточек в большинстве случаев выставляется на уровне 23-25°С.

Разновидности

В зависимости от типа привода различают электрические, биметаллические, пневматические, гидравлические системы проветривания.

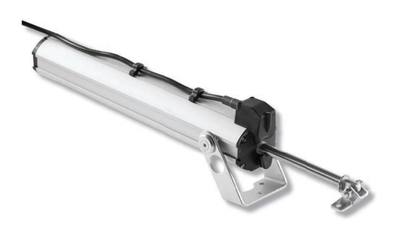

Электрические

Системы проветривания с электрическим приводом относятся к числу наиболее высокомощных. Рабочий блок состоит из электрического мотора, термореле и вентилятора.

Сигнал на включение двигателя подается посредством срабатывания контроллера, который, в свою очередь получает информацию от термореле.

Главное достоинство электрических термоприводов – в высокой чувствительности, удобной регулировке, и большой мощности. Они компактны, могут быть расположены в любой точке теплицы, где имеется источник переменного тока.

Электрические проветриватели используют в больших теплицах, где высажены различные виды культур и необходимо для различных зон создавать разнообразные климатические условия. Также на их основе создаются умные проветривающие системы: блоки датчиков, позволяют корректно регулировать режим проветривания.

Биметалические

В основе конструкции биметаллических систем автономного проветривания находятся две скрепленные вместе пластины из металла с различным коэффициентом теплового расширения. В ходе нагревания одна из пластин изгибается. Получившийся перекос приводит к открытию вентиляционной секции.

Достоинством данного привода является:

• его автономность;
• простота конструкции;
• дешевизна.

Из недостатков можно выделить низкую мощность, что влияет на скорость закрытия или открытия форточек.

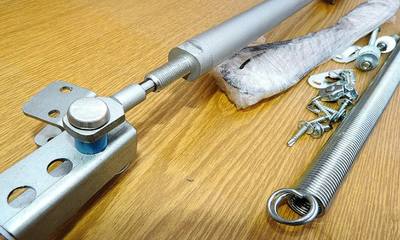

Гидравлические

Гидравлические системы наиболее популярны, поскольку отличаются надежностью и полной автономностью работы. Конструкция включает гидроцилиндр и систему рычагов с датчиком, устанавливаемую на подвижной фрамуге. В гидроцилиндр закачивают жидкость или масло, реагирующие на изменения температуры воздуха в теплице изменением объема.

При повышении температуры до определенных значений, жидкость внутри цилиндра расширяется и давит на толкатель. Тот, в свою очередь, воздействует на фрамугу, открывая ее. И, наоборот, при понижении температуры жидкость сокращается, образующийся вакуум приводит к втягиванию толкателя и закрытию форточки.

Среди достоинств конструкции:

• высокая мощность;
• бюджетная цена;
• автономность работы;
• простота эксплуатации.

Из недостатков: в случае резкого похолодания жидкость остывает недостаточно быстро, в течение некоторого времени в теплицу может поступать холодный воздух.

Пневматические

Принцип работы пневматических термоприводов базируется на подаче подогретого воздуха из воздухонепроницаемого сосуда в клапан привода, что приводит в действие механизм открывания фрамуги. При понижении температурных показателей начинается обратный процесс: клапан привода уходит в исходное положение, закрывая вентиляционную ячейку в помещении.

Система проста в сборке, достаточно мощна, недорого стоит.

Недостаток – в достаточно сложной эксплуатации. Проблемы может вызывать и ремонт, если он связан с нарушением герметичности сосуда, составляющего основу конструкции.

Как выбрать подходящий?

Для садовых теплиц выбирают, преимущественно, энергонезависимые варианты (гидравлический или пневматический). Они недороги, имеют простую конструкцию, практически не ломаются, их мощности достаточно для проветривания небольшого пространства.

Высокомощные электрические конструкции обладают отличными характеристиками, быстро приводятся в действие, способны работать в нескольких режимах. Такие устройства устанавливают в больших теплицах при промышленном выращивании овощей и зелени.

Важный критерий выбора – характеристики оборудования, которые должны идеально подходить к параметрам теплицы. Учитывают ряд факторов:

• При определении оптимальных мощностных характеристик устройства, учитывают массу форточки, максимальную ветровую нагрузку, диапазон открытия фрамуги.
• Функционированию механизма ничего не должно мешать, соответственно на форточках и окнах не должно быть защелок.
• Дополнительная установка солнцезащитного экрана защитит систему автоматического проветривания от случайного срабатывания от солнечного тепла.
• При открытии термопривода рекомендуется использовать ограничитель.

Сегодня более популярны модели отечественного производства, поскольку они обладают достойным качеством при сравнительно невысокой цене.

Производители и модели

Рассмотрим несколько моделей термоприводов отечественного и зарубежного производителя.

Vent-L

Конструкция российского производителя гидравлического типа, функционирует автономно. Состоит из цилинда с термочувствительной жидкостью и поршнем на штоке, приводимым в действие при колебании температур. Движение штока способно поднять или опустить фрамугу весом до 100 кг.

Преимущество конструкции – ее достаточно высокая мощность и надежность при компактных размерах. При монтаже проводится однократная регулировка оборудования. Устройство не нуждается в предзимней консервации. При правильной эксплуатации и уходе средний срок службы составляет 5 лет.

Средняя стоимость – 1154 руб.

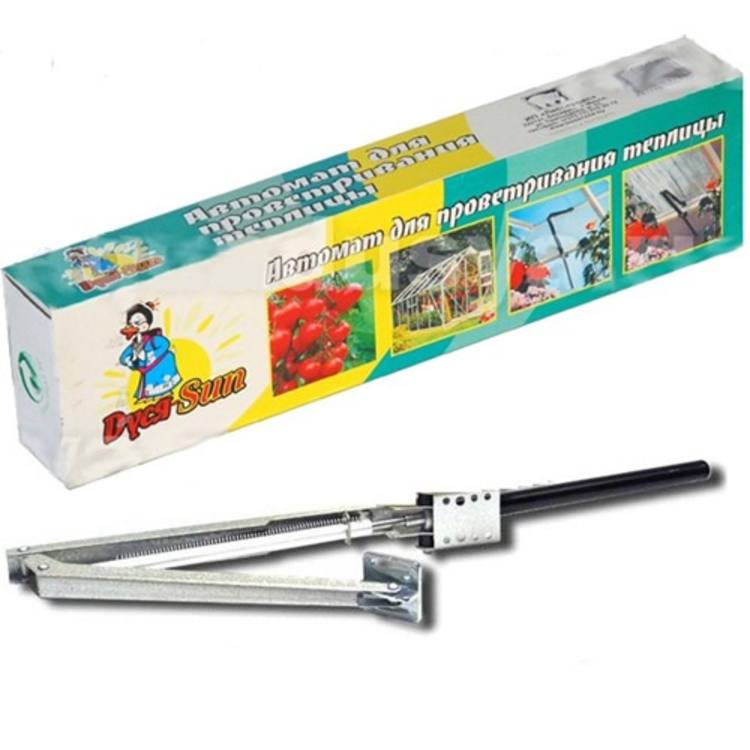

Дуся-Сан

Термопривод гидравлического типа от белорусского производителя с алюминиевым каркасом – надежная конструкция, при правильной эксплуатации срок службы составит 10-15 лет. Минимальная температура открывания форточки — +16°С, срабатывание на закрытие — +25°С.

Автопроветриватель предназначен для использования в частных теплицах небольшой площади, максимальная грузоподъемность оборудования составляет 10 кг. На зиму термопривод нуждается в консервации. Его хранят в сухом, теплом помещении, а весной смазывают все составные части машинным маслом.

Средняя стоимость оборудования – 1890 руб.

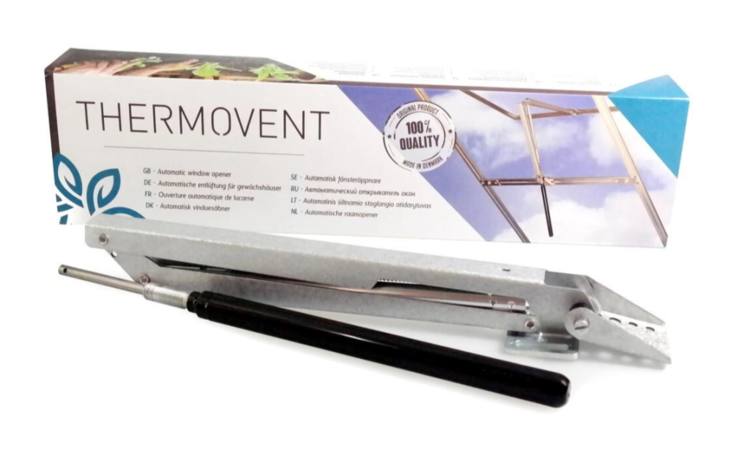

Проветриватель Термовент

Термопривод датского производителя грузоподъемностью – 10 кг. Максимальная температура окружающей среды, при которой можно эксплуатировать «Термовент» – +30°С. Срабатывает на открытие при температуре от 17°С, температура срабатывания на закрытие — +25°С. Диапазон, на который распахивается створка составляет 45 см.

Корпус выполнен из стали, нанесено защитное алюминиево-цинковое покрытие. Преимущества – автономная работа, надежность, длительный период эксплуатации. Недостаток – относительно высокая стоимость.

В среднем, она составляет 2 590 руб.

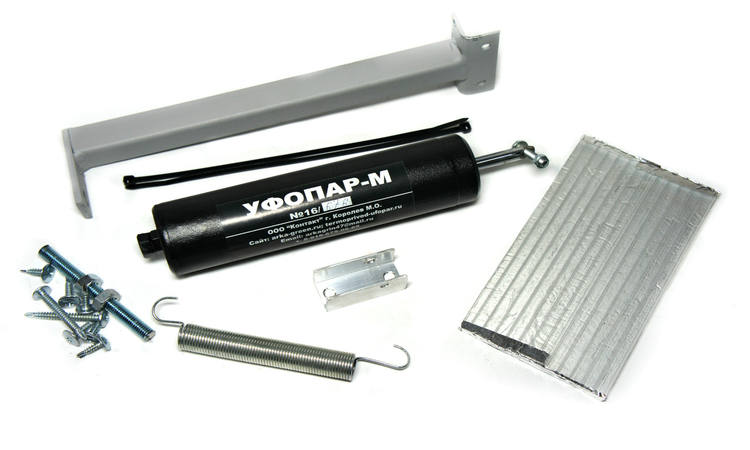

Уфопар-М

Мощный термопривод грузоподъемностью до 100 кг, автором которого является кандидат технических наук, подполковник в отставке Целовальников Алексей Алексеевич. Устройство способно открыть большое окно или дверь, отлично справляется и с ветровыми нагрузками. Наполнителем цилиндра является машинное масло, что обеспечивает плавный нагрев и плавную работу устройства.

Терпопривод «Уфопар-М» отличается возможностью индивидуальной настройки. Устройство оснащено солнечным экраном, обеспечивающим точность срабатывания при достижении заданной температуры. Мощное оборудование предназначено для больших теплиц с тяжелыми рамами и большими форточками и дверями.

Средняя стоимость модели – 2 900 руб.

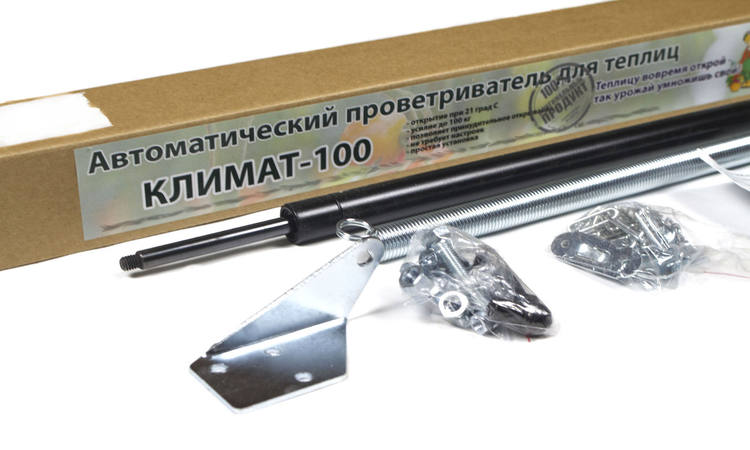

Автомат Климат 100

Автоматический термопривод можно установить на форточку или дверь любой теплицы. Срабатывание на открытие начинается при температуре +21°С, а полное открытие происходит при температуре +30°С. Длина штока составляет 10 см, максимальный угол открытия створки 90-100 градусов. Возможная нагрузка для автоматического проветривания составляет 100 кг.

По отзывам пользователей, конструкция простая и надежная, способна справиться с тяжелой фрамугой или дверью. В комплекте имеется понятное пошаговое руководство для самостоятельной установки.

Средняя стоимость модели – 1 290 руб.

Инструкция по установке и настройке

Установка гидравлического термопривода «Уфопар»

1. Устанавливают основание с кулисой на дверь при помощи двух саморезов 4.2х19 мм (входят в комплект). При этом следят, чтобы корпус и рычаг не контактировали, для этого правый край основания немного опускают.
2. Монтируют рычаг на дверной косяк или фрамугу. Делают это, используя саморезы размерами 4.2х19 и 4.2х32 мм.
3. Помещают в рычаг гидроцилиндр.
4. Монтируют возвратную пружину, закрывающую фрамугу при понижении температуры воздуха. Делают это путем сверления отверстий или установки уголка на расстоянии 190-200 мм от оси вращения.
5. Устанавливают на гидроцилиндр солнечный экран.
6. Устанавливают противововетровую цепочку для защиты термопривода от ветровой нагрузки.

Как сделать своими руками?

Желая создать термопривод своими руками, чаще всего обращаются к подручным средствам. Естественно, что самодельные конструкции не отличаются надежностью и эстетикой, но зато позволяют значительно сэкономить в средствах.

Для самостоятельного изготовления рекомендуется выбирать конструкцию гидравлического типа: она проста в сборке и установке и свободно сможет обслужить поликарбонатную теплицу, в которой форточки не отличаются большим весом. Понадобятся следующие материалы:

• Две стеклянные или пластиковые емкости разной вместимостью (3 и 1 литр).
• Гибкая силиконовая трубка от медицинской системы, длиной примерно 1 м.
• Жесткая трубка из латуни или меди диаметром 5 мм длиной около 30 см.
• Жестяная и полиэтиленовая крышки для банок.
• Деревянный брусок, длина которой равна горизонтальной стороне фрамуги.
• Крепежные элементы (гвозди 100 мм).
• Паста-герметик.

Первый этап сборки:

• Заполняют трехлитровую банку водой на треть и закатывают жестяной крышкой, используя закаточную машинку.
• Через отверстие в крышке продевают латунную трубку, опуская ее в банку так, чтобы до дна оставалось примерно 3 см. Стык заливают пастой-герметиком.
• На другой конец латунную трубки сверху надевают гибкую трубку от системы.

Второй этап сборки:

• Малую банку закрывают полиэтиленовой крышкой.
• В центре проделывают отверстие, в которое вставляют второй конец гибкой трубки и опускают в банку так, чтобы до дна оставалось около 3 см.

Сборка:

• Большую емкость подвешивают рядом с фрамугой (длины трубки должно хватать на полный размах фрамуги).
• Малую емкость размещают на верхней части горизонтальной рамы. Для уравновешения ее массы, со стороны улицы прибивают деревянный брусок. Он будет служить противовесом.

Принцип действия самодельного термопривода таков: при увеличении температуры воздуха в теплице, воздух в большой банке тоже нагревается и выталкивает воду, которая поступает в малую банку. Вес верхней части фрамуги, к которой прикреплена малая банка увеличивается, заставляя ее опуститься вниз.

При понижении температуры воздуха, уменьшается и его объем, уводя за собой воду из малой банки. Фрамуга под действием противовеса станет подниматься, закрывая вентиляционное отверстие.

Дополнительная информация в видео:

Сложности в процессе установки

При установке и эксплуатации термопривода нужно учитывать следующие нюансы:

• При установке термопривода форточки дополнительно укрепляют металлическими цепочками, защищая конструкцию от ветровой нагрузки.
• Важно, чтобы эксплуатация термопривода происходила при температуре, не превышающей максимально допустимую, указанную в руководстве.
• Монтаж термопривода осуществляют в утреннее время, пока солнце не нагрело воздух в теплице.
• При установке следят, чтобы элементы конструкции не касались стенок или подвижных частей теплицы. Постоянный контакт быстро приведет их в негодность.
• Монтаж мощных термоприводов, рассчитанных на форточки большого веса занимает достаточно большое время и требует установки дополнительных элементов. Например, для большей точности настройки температуры открытия необходим солнечный экран. С ним срабатывание термопривода будет более точным.

Плюсы и минусы использования

По отзывам пользователей, использование систем автоматического проветривания имеет следующие преимущества:

• Существенно облегчают уход за растениями, высвобождая время садовода.
• Обеспечивают равномерное проветривание, постоянную циркуляцию воздушных масс.
• Гидравлические, пневматические и биметаллические модели полностью автономны и не требуют наличия источников энергии.
• Просты в установке и эксплуатации.
• Режим работы выставляется однократно и не требует дополнительного регулирования.

Средние расценки на установку

В зависимости от сложности конструкции, средняя стоимость модели термопривода варьируют от 64 до 3500 руб.

За профессиональную установку дополнительно придется отдать от 1500 до 2000 руб.

Заключение

Термопривод оказывает неоценимую помощь садоводу по уходу за растениями в теплице. Качественное проветривание средней теплицы обеспечат 2-3 системы автопроветивания. Благодаря автономной работе, их эксплуатация потребует минимальных затрат.
