Каркас теплицы – это ее основа, отвечающая за прочность и долговечность всей конструкции. Для изготовления этой основы используются самые разные материалы: деревянный брус, доска, металлический уголок, пруток или профиль, труба. В чем особенности, преимущества и недостатки каркаса из труб рассказано в этой статье.

Можно ли применять материал?

Множество моделей каркасов для теплиц, особенно арочного типа, изготавливаются из металлической или пластиковой трубы. Материал этот прочный, недорогой, удобный в монтаже и эксплуатации. Наличие в свободной продаже большого количества труб разного диаметра и длины делает возможной самостоятельную постройку такого каркаса в домашних условиях.

Требования

Главное требование, предъявляемое к материалу для возведения каркаса теплицы, это прочность. Основа не может гнуться под тяжестью покрытия теплицы, должна успешно противостоять порывам ветра, снеговой нагрузке.

Прочность трубы определяется не только структурой материала (металл прочнее пластика), но и толщиной стенок и диаметром сечения. Чем толще стенка и меньше диаметр изделия, тем оно прочнее.

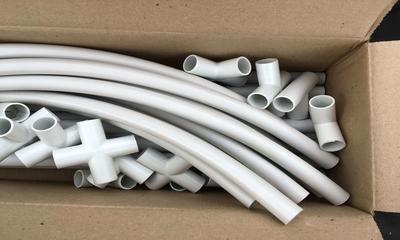

фото 28602_2Другие важные требования:

  • стойкость к перепаду температуры и длительному воздействию осадков;
  • небольшой вес (чем легче теплица, тем дешевле и проще устроить для нее фундамент);
  • гладкая (шлифованная) поверхность;
  • удобство монтажа (чем проще согнуть детали под нужным углом и соединить трубы между собой, тем быстрее и дешевле возвести сооружение);
  • доступная цена в пересчета на 1 погонный метр.

Разновидности дуг

Для изготовления каркаса теплицы пригодны любые прочные трубы подходящего диаметра, пригодные для резки и гибки. Обычно используют металлические, металлопластиковые и пластиковые. Они различаются:

  • по размеру сечения;
  • по толщине стенок;
  • форме сечения (круглые, квадратные, прямоугольные, каплевидные, овальные и произвольных форм).

Встречаются изделия с особой обработкой торца (нарезка, конус, высадка), облегчающей соединение деталей.

Металлические

Промышленность выпускает стальные, медные, чугунные и алюминиевые трубы. Для возведения каркаса теплицы подходят стальные и алюминиевые. Чугунные изделия – очень тяжелые, сложные в монтаже и колкие. Медные – мягкие и очень дорогие.

Существенный минус всех металлических труб – их внушительный вес, что добавляет сложностей при монтаже теплицы.

Неоцинкованная сталь

Стальные трубы подразделяются на 6 классов, в зависимости от области использования. Для строительства каркасов подходят трубы 1-2 класса. Они изготавливаются из углеродистой стали и, кроме строительства, используются для подачи газа и воды в жилые помещения.

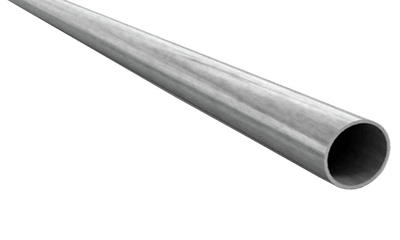

фото 28602_3Плюсы:

  • прочность;
  • стойкость к перепадам температуры;
  • широкий выбор размеров;
  • низкая цена.

Минус – подверженность необработанного металла коррозии. Для защиты от ржавчины готовый каркас необходимо покрывать краской или специальной грунтовкой.

Оцинкованная

Для защиты металла от ржавчины, еще на производстве его покрывают специальным составом на основе цинка. Такая обработка позволяет увеличить срок службы трубы до 20 лет. Именно оцинкованную сталь чаще используют для сооружения бюджетных тепличных каркасов.

Достоинства материала:

  • стойкость к воздействию влаги;
  • долгий срок службы;
  • привлекательный внешний вид (труба имеет серебристый оттенок).
Недостаток – высокая цена, по сравнению с не оцинкованной сталью.

Алюминиевые

Легкий, но прочный сплав, стойкий к температурным перепадам и воздействию влаги. Металл способен выдерживать повышенную нагрузку, поэтому каркасы из алюминия используются для возведения промышленных теплиц большой площади. Такие каркасы выдержат стеклянное покрытие, не прогнуться под сугробом, высотой 1,5 м.

Плюсы металла:

  • высокая прочность при малом диаметре трубы;
  • неподверженность коррозии;
  • малый вес;
  • срок службы до 50 лет;
  • простота монтажа;
  • привлекательный внешний вид.

Минус – высокая стоимость материала. На сегодняшний день алюминиевая труба уступает в стоимости только медным изделиям.

Профильные

Профильными называются любые сечения трубы, отличные от круглых. Такие изделия изготавливаются путем деформации прессом простой круглой трубы до нужных форм или при помощи сварки из стального листа. Большей прочностью обладают изделия, произведенные первым способом.

В строительстве теплиц обычно используют квадратные и прямоугольные трубы, сечением от 20 на 20 мм до 80 на 80 мм. Такой профиль годится для создания каркасов, имеющих много прямых углов (домик, прямоугольная, трапеция, шестиугольная, пирамида), реже — арок.

фото 28602_4Достоинства профильной разновидности:

  • высокая прочность;
  • разнообразие размеров сечения и толщины стенки;
  • удобство монтажа каркаса из профиля;
  • надежное крепление стекла или поликарбоната к ровной и широкой поверхности профиля.

Минусы:

  • не подходит для создания арочных теплиц;
  • пленочное покрытие быстрее изнашивается от трения об острые грани трубы.

Металлопластиковые

Изделия, сочетающие два или больше компонентов в своем составе. Как правило, в строительстве тепличных каркасов применяются полимерные трубы, армированные металлической сеткой. Такая структура делает трубу достаточно прочной, но гибкой и легкой. За счет полимерного покрытия, изделие не подвержено коррозии, имеет гладкую поверхность.

Достоинства металлопластиковых труб:

  • высокая прочность при малом весе;
  • стойкость к коррозии;
  • гибкость и упругость;
  • химическая инертность;
  • продолжительный период эксплуатации.
Недостаток – при резких перепадах температуры возможно снижение прочности полимера.

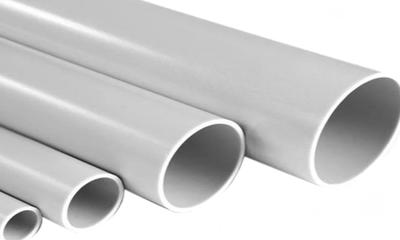

ПВХ

Материал для создания такой трубы – поливинилхлорид. Полимер стоек к химическому воздействию, не разрушается от воздействия воды.

Достоинства материала:

  • фото 28602_5малый вес;
  • гибкость;
  • низкая стоимость;
  • простота монтажа.

Недостатки:

  • малая морозостойкость (до -15 градусов);
  • под воздействием ультрафиолета постепенно разрушается;
  • не выдерживают нагрузку стеклянным покрытием.

Каркасы из труб ПВХ годятся лишь для покрытия пленкой. Они не выдержат сугробов зимой.

Полипропиленовые

Изготовлены из полипропилена с добавлением металлических стабилизаторов. По своим характеристикам превосходят изделия из ПВХ.

Достоинства материала:

  • малый вес;
  • гибкость;
  • высокая прочность;
  • стойкость к резкому перепаду температуры;
  • экологическая безопасность;
  • простота монтажа за счет наличия большого выбора соединительных муфт и других видов крепежей;
  • невысокая стоимость.
Недостаток – полипропилен не стоек к воздействию ультрафиолета. Чтобы предотвратить постепенное разрушение материала, каркас из полипропиленовых труб покрывают специальной краской.

Какие виды сооружений можно сделать?

Из круглых и пластиковых труб чаще изготавливают:

Изделия с квадратным и прямоугольным сечением, металлические изделия подходят для производства теплиц с прямыми стенками и крышей:

Как выбрать изделие?

фото 28602_9Выбор разновидности трубы для тепличной основы зависит:

  • от размера и конструкции теплицы;
  • ее предназначения (сезонная или круглогодичная);
  • финансовых возможностей и строительных навыков огородника.

Для изготовления капитального (зимнего) сооружения, теплицы большого размера, лучше использовать металлическую профильную трубу. Чем толще стенка трубы, тем большую нагрузку она выдерживает. Для небольших строений, крытых пленкой, подходит стенка в 0,7 мм, для капитальных – 1,5-3 мм.

Необходимо убедиться в качестве профиля:

  1. гладкости поверхности;
  2. выравненности углов;
  3. равномерном распределении покрытия (если есть).

Для каркаса арочной формы небольшого размера подойдет бытовая водопроводная пластиковая труба, с диаметром сечения от 20 до 40 мм.

Проектирование и чертеж

Самые популярные модели теплиц для изготовления своими руками, это домик (прямоугольное строение с двускатной крышей) и арочная конструкция. Рассмотрим пошаговое изготовление чертежа для этих моделей.

  1. Подготовить плотный лист бумаги, карандаш, линейку, транспортир или циркуль.

  2. Определиться с размерами будущей теплицы и масштабом перенесения параметров на бумагу. Например, 1 м длины теплицы в реальности будет соответствовать 4 см на бумаге.

    Ключевые размеры для «домика» — высота крыши по коньку и стен, общая ширина и длина, расстояние между стойками каркаса (от 40 до 90 см, в зависимости от типа покрытия). У арочной теплицы измеряют высоту в высшей точке крыши, ширину и длину. Оптимальная высота сооружения 1,8-2,5 м.

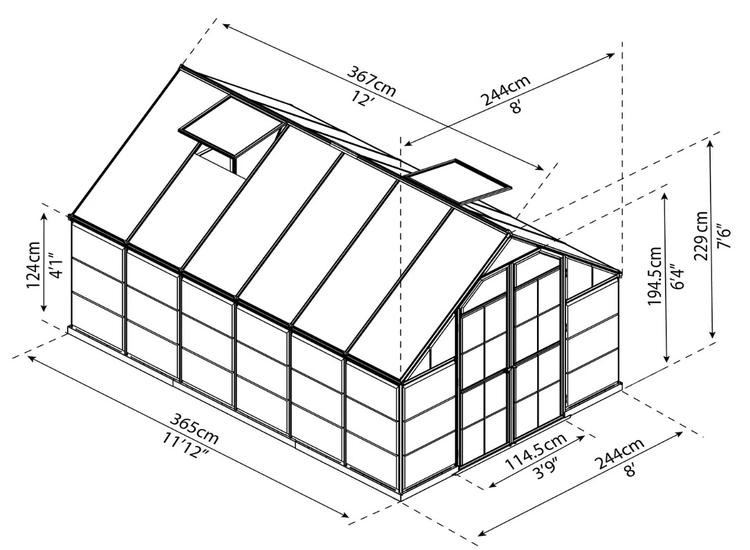

  3. Нарисовать каркас в двух проекциях – вид с боку и с торца, придерживаясь выбранных размеров. Обязательно обозначают на рисунке двери, форточки, все детали каркаса – перегородки, усиливающие стойки.

фото 28602_7

Если длина теплицы превышает 6 м, необходимо позаботиться об установке дополнительных упоров, усиливающих жесткость конструкции.

Расчет количества

Проще подсчитать количество материала, необходимого для изготовления «домика». Достаточно сосчитать, сколько отрезков определенного размера указано на чертеже и суммировать полученные числа.

Сложнее с арочной конструкцией. Расчет производится по формуле длины окружности, где диаметр умножается на 3,14 (число Пи). Если принять высоту (например, 1,8 м) арочной теплицы за ее радиус, то рассчитать длину окружности просто – 1,8*2*3,14=11,3 м. Поскольку арка в нашем случае – это половина круга, то длина материала для одной опоры будет 11,3:2=5,65 м.

В сети можно найти онлайн-калькуляторы для расчета материала, где достаточно ввести известные размеры будущего каркаса.

Пошаговая инструкция по созданию

Для изготовления теплицы с каркасом из труб понадобятся такие инструменты:

  • рулетка, уровень;
  • отрезная машинка по металлу или резак для пластика;
  • шлифовальная машинка, наждачная бумага;
  • трубогиб для арочных моделей;
  • сварочный аппарат и электроды, болты или клепки для металлической трубы, клей и саморезы для пластика;
  • кисти, краска, грунтовка для не оцинкованных труб.
Для соединения пластиковых отрезков используют тройники, муфты, крестовины соответствующей формы и размера.

Для сбора каркаса необходимо подготовить ровную сухую площадку с жестким покрытием. Если теплица большая или капитальная, под каркас готовят фундамент из бетонных блоков или бруса, толщиной 150-200 мм.

Если сооружение изготовлено из стали, дополнительно крепить его к фундаменту не нужно, за счет своего веса каркас будет надежно лежать на блоках. Алюминиевые конструкции закрепляют на фундаменте при помощи болтов, саморезов.

Арочные конструкции можно крепить к грунту при помощи вбитых в почву металлических штырей. Дуги для каркаса достаточно одеть на арматуру и никакой ветер теплицу с места не сдвинет. Можно использовать специальные грунтозацепы, которые крепятся к нижней части каркаса саморезами или болтами.

Работа пошагово.

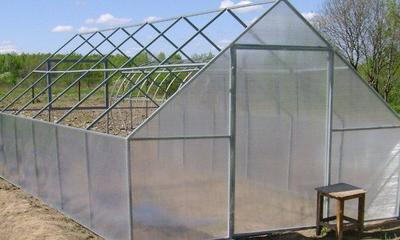

  1. фото 28602_8Привезенную трубу размечают и нарезают на части. Торцы обрабатывают наждачной бумагой или шлифовальной машинкой для устранения заусенцев.

  2. Металлический профиль сваривают между собой, проверяя точность углов уровнем. Места сварки так же зачищают шлифовальной машинкой.

    Алюминиевые конструкции скрепляют саморезами или стягивают болтами, проделывая отверстия в профиле дрелью. Пластиковые трубы соединяют при помощи переходников, для надежности промазывая стыки клеем (Момент, специальный для пластика).

    Для арочного каркаса трубы сгибают на трубогибе или при помощи нескольких тисков. Сборку каркаса начинают с монтажа нижней рамки, к которой потом присоединяют арки.

    В последнюю очередь крепят продольные и коньковые планки, усиливающие конструкцию. Для пластикового каркаса планки могут быть из дерева (доска 20 на 50-70 мм), для металлического – стальная полоса.

  3. Монтируют двери, форточки. Двери рекомендуется делать в противоположных торцах строения, напротив друг друга, для улучшения вентиляции в летний период. Форточки размещают в крыше или на стенах. Они могут быть распашными, съемными или снабжены автоматическим механизмом проветривания.
  4. Если необходимо, покрывают каркас краской или грунтовкой для защиты от ржавчины.

Плюсы и минусы

У тепличной основы, изготовленной из трубы, такие достоинства:

  • высокая прочность;
  • малый вес, по сравнению с полнотелым материалом;
  • доступная цена;
  • разнообразие материалов и видов труб на рынке.

Минусы:

  • использование дополнительных соединений и инструментов при монтаже каркаса;
  • необходимость полной изоляции торцов, чтобы в них не попадала вода.

В видео инфомация об изготовлении теплицы из пластиковых труб:

Заключение

Тепличные каркасы из металлических и пластиковых труб обладают достаточной прочностью, чтобы выдержать ураганный ветер и нагрузку снегом. Они легкие, по сравнению с цельным материалом, и недорогие. Теплицу из пластиковых труб нетрудно изготовить в домашних условиях, имея минимальные строительные навыки
