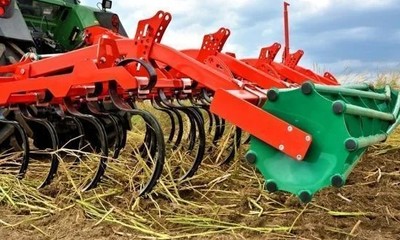

Навесные и прицепные

Ни один крупный агрохолдинг не может существовать без спецтехники для обработки сельхозугодий. Для эффективного выращивания злаковых, либо плодовоовощных культур, требуются культиваторы, агрегатируемые с тяжёлой самоходной техникой.

Данные машины бывают предпосевными, чизельными, стерневыми, противоэрозионными, паровыми, и каждая категория такой техники предназначена для выполнения узкого спектра задач. Перед покупкой культиватора, механизатору или руководству холдинга необходимо точно определиться с типом его агрегатирования, что зависит от технических характеристик и категории трактора.

Навесные и прицепные культиваторы выполняют аналогичные функции, но, в то же время, имеют некоторые различия в конструкции и принципе действия. Кроме того, данные машины различаются по габаритным размерам, массе и, соответственно, по розничной стоимости, что требует от руководства компании детального расчёта коммерческой выгоды в сочетании с предстоящими затратами.

Что означает понятие?

Навесной или прицепной культиватор – это такой тип тяжёлой сельскохозяйственной техники, которая предназначена для:

• подготовки полей и фермерских хозяйств к посевам;
• обработке паров;
• окучиванию корнеплодов;
• прополке или рекультивации территории на участках с площадью от 20 – 50 Га и более.

Главная особенность таких культиваторов заключается в отсутствии у них двигателя внутреннего сгорания либо электрического мотора, что требует их агрегатирования с тракторами и другими категориями самоходной техники для обеспечения требуемого тягового усилия.

Конструкция машин

Данные культиваторы навесного или прицепного типа, агрегатируемые с тракторами, отличаются от других категорий сельскохозяйственной техники для обработки грунтового основания наличием следующих особенностей:

• Отсутствие двигателя внутреннего сгорания, топливного бака или силового кабеля, а также коленвала, трансмиссии и других сложных механизмов.
• Наличие узла жёсткой или шарнирной сцепки с силовой техникой – трактором, мотокосой, мотоблоком и другим оборудованием, конфигурация которого точно подходит под фаркоп машины.
• Наличие минимум 2 рядов рабочих органов для эффективной обработки грунтового основания.
• Габариты культиватора могут существенно превышать ширину силовой техники, с которой он агрегатируется, что требует устройства механизма складывания в полуавтоматическом режиме.
• Все рабочие органы подвергаются многоступенчатой регулировке по углу наклона и глубине погружения в грунт.
• Практически всегда рабочие органы оснащаются гидравлическим приводом для быстрого изменения их положения со стопорным механизмом, удовлетворяющим требованиям техники безопасности.
• Многие культиваторы рассматриваемой категории, при наличии дисковых или зубчатых фрез, оснащаются редуктором, который обеспечивает им привод для эффективной обработки грунтового основания. В данном случае, трактор должен быть оснащён выводом дистанционного привода мотора в месте агрегатирования с культиватором.
• Вся навесная или прицепная сельскохозяйственная техника, которая агрегатируется с тракторами типа МТЗ и другими аналогичными силовыми машинами, относится к профессиональному оборудованию, требует привлечения квалифицированного механизатора для её эксплуатации и обслуживания, что существенно снижает затраты и риски поломки из-за человеческого фактора.

Цели применения

Навесные, полуприцепные или прицепные культиваторы применяются в сельском хозяйстве для достижения следующих целей:

• Разработка целинных грунтов с уничтожением старых корневых систем растений после вырубки.
• Снятие дернового слоя с поверхности почвы перед началом рыхления.
• Сплошная обратка почвы саблевидными лезвиями.
• Рядковая обработка почвы с формированием гребней и междурядья.
• Рыхление почвы с перемешиванием глубинных слоёв.
• Обеспечение аэрации грунтового основания.
• Формирование гребней грядок для плодовоовощных культур.
• Рыхление и разработка грунтового основания плоскорежущими лапами без их перемешивания, после удобрения почвы перед посадкой семян культурных растений.
• Окучивание картофельных или свекольных полей, а также других корнеплодов.
• Эффективное точечное или сплошное внесение минеральных жидких удобрений в почву.
• Прополка сорняков, уничтожение корневой системы растений.
• Рекультивация грунтового основания после сбора урожая.
• Измельчение и погружение стерни в грунт для защиты грунта на поле от эрозии до следующего сезона.

Разновидности культиваторов

На рынке представлен широкий ассортимент навесных, полуприцепных или прицепных культиваторов, которые различаются по типу обработки почвы, конфигурации и габаритам рабочих органов, а также по типу агргегатируемого оборудования и другим параметрам, подробно описанным далее.

По типу обработки

В зависимости от категории обработки почвы, все навесные или прицепные культиваторы подразделяются на несколько базовых категорий.

Паровые, для сплошной обработки

Классические сцепные устройства, оснащённые упругими дугообразными плоскорежущими ламами, с плоскими стрельчатыми наконечниками. Во время движения, рабочие органы проникают в грунт, обеспечивая срезку верхних слоёв грунта, без перемешивания плодородной почвы с глинистыми грунтами, залегающими на глубине.

Сфера использования:

1. разработка целинных грунтов, в том числе после вырубки кустарников;
2. рыхление грунтового основания, вне зависимости от плотности и однородности почвы.

Классифицируются по:

• ширине (от 2500 до 12000 мм) и глубине (от 30 до 200 мм) выработки;
• по типу сцепки с трактором – шарнирное или жёсткое сопряжение.

Примеры моделей:

1. КП-9;
2. КСС-9500 «Олимп».

Больше о таких культиваторах в этом разделе.

Пропашные, для рядковой обработки

Не подходят для сплошной обработки почвы из-за слишком далеко расставленных рабочих органов на раме. При погружении в грунт, плоскорежущие лапы, саблевидные лезвия или дисковые фрезы обеспечивают создание локальных борозд с определённым расстоянием между ними.

Сфера использования:

• Обработка грунтового основания под посадку картофеля, свёклы и других плодовоовощных культур, либо корнеплодов.
• Используется также для окучивания грядок, для аэрации, внесения удобрений, полива и для удаления сорняков из почвы вместе с корневой системой.

Подразделяются на разные категории по:

1. типу рабочих органов;
2. по количеству комплектов фрез, что определяет общее число создаваемых гребней грядки за одну проходку.

Примеры моделей:

• ПЧН 4,0;
• КМН 5,6.

Противоэрозионные

Один из главных подвидов стерневой техники, которая также предназначена для рекультивации территории с измельчением стерни.

В отличие от классических машин, после разрезки отходов злаковых культур, рабочие органы игольчатого типа обеспечивают прокалывание грунтового основания с погружением органических продуктов на максимальную глубину выработки. Это предохраняет почву от эрозии до момента засеивания поля в будущем сезоне.

Используются для сельскохозяйственных угодий, предназначенных для засеивания злаковыми культурами, после сбора урожая.

Подвиды:

1. поставляются на рынок в навесном или прицепном вариантах;
2. могут оснащаться одной или двумя парами шасси, глубина погружения составляет от 60 до 350 мм;
3. могут оснащаться гидравлическим приводом изменения клиренса.

Примеры моделей:

• КПЭ-3,8;
• АКП-2,3-01.

Некоторые из указанных типов культиваторов могут использоваться даже на приусадебных участках и в мелких фермерских хозяйствах, при условии, что габарит машины подходит под обработку территории данной площади.

По типу рабочих органов

На рынке представлены культиваторы, агрегатируемые с самоходной техникой, которые имеют различные рабочие органы, выполняющие определённые функции, в частности.

Стрельчатые

К каркасу из стальных профилей фиксируются дугообразные стержни, на конце которых устанавливаются заточенные треугольные лапы. Данные рабочие органы быстро врезаются в грунт на переделённую глубину, и не поворачиваются, что исключает перемешивание слоёв.

Данный вид обработки почвы особенно актуален, если после рекультивации и консервации поля, оно удобряется органическими веществами, которые впоследствии способствуют насыщению новых растений питательными компонентами.

Сфера использования:

• снятие дернового слоя, рыхление почвы или подготовка рядов для посадки картофеля, свёклы и других корнеплодов;
• удаление сорняков вместе с корнями;
• обеспечение окучивания грядок;
• создание межи и гребней для равномерной посадки и развития культур.

Подразделяются по:

1. количеству рядов стрельчатых лап – от 2 до 4;
2. ширине фрезы – от 250 до 450 мм;
3. расстоянию между лапами – от 170 до 500 мм.

Примеры моделей:

• КП-14;
• КБМ-15-ПС-В.

Видео-обзор культиватора КП-14:

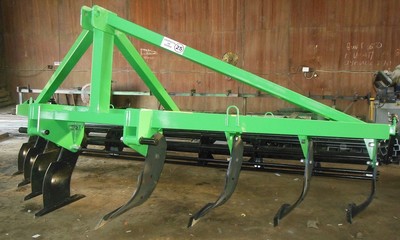

Чизельные

На стальной балке прямоугольного сечения, с помощью спиралевидных пружин и обжимных хомутов, фиксируются саблевидные плуги с радиусными изгибами. При движении, данные детали легко проникают в толщу грунта и обеспечивают его рыхление, что способствует лучшему развитию корнеплодов и других культур.

Сфера использования:

• рыхление почвы на большую глубину для внесения удобрений, полива, засеивания культурными растениями;
• обеспечение перемешивания верхних и нижних слоёв грунтового основания.

Подвиды:

1. могут быть широкозахватные (более 8 м) и узкозахватные (менее 6 м);
2. агрегатируются с моторами через жёсткий узел или трёх шарнирную сцепку, глубина погружения составляет от 150 до 400 мм.

О чизельных детальная статья тут.

Стерневые

На жёсткой раме фиксируются стрельчатые лапы, дисковая борона и аэрационные игольчатые стержни. Комбинация воздействий приводит к полной рекультивацию грунта, очистке его от старых корневых систем, а также способствует подготовке поля к зиме, без нарушения структуры и консистенции грунтового основания.

Сфера использования:

1. рекультивация злаковых полей большой площади;
2. необходимость создания плодородной и рыхлой почвы на зимний период, до наступления следующего сезона.

Подвиды:

• подразделяются на культиваторы с бороной;
• могут оснащаться редуктором для привода рабочих органов в движение, либо без зависимых от силового агрегата механизмов.

Примеры моделей:

1. ПЧ-4,5-Н;
2. CH-3F-9.

Больше информации здесь.

Фрезерные

На горизонтальном несущем валу установлены дисковыми лезвия, на которых могут быть прорези или металлические выступы. Данные культиваторы оснащаются редукторами, которые подключаются к основному многоступенчатому приводу силового агрегата трактора. При движении, фрезы набирают обороты, что обеспечивает эффективное нарушение структур грунта.

Сфера использования:

• прорезка верхних слоёв грунтов основания повышенной плотности, в том числе, при возделывании почвы на полускальных грунтах в горной местности;
• эффективное измельчение корневой системы после вырубки кустарников при разработке целинных грунтов.

Подвиды:

1. фрезы на валу могут быть вертикальные или горизонтальные, разнонаправленные или параллельные;
2. классифицируются по количеству – от 4 до 24 пар, по диаметру – от 280 до 460 мм.

Примеры моделей:

• Celli Energy 400;
• КФ-1,5-01.

Полная статья о фрезерных культиваторов по ссылке.

Зубчатые

Навесной агрегат оснащается горизонтальными или наклонными валами, на которых зафиксированы дисковые фразы с острыми зубцами. При движении, данный вал давит на грунт, обеспечивая разглаживание и рыхление верхних слоёв, что упрощает уход за культурными растениями.

Сфера использования:

1. аэрария плотных глинистых грунтов;
2. подготовка полей к поливу и внесению удобрений;
3. погружение стерни после её измельчения при рекультивации территорий.
4. Подвиды: бывают с зубчатой бороной, либо с отдельными рабочими органами, фрезы могут располагаться регулярно или локально, параллельно или ассиметрично.

Примеры моделей:

• Metall Fach;
• БМР-5,6.

Типу основного оборудования

Навесные или прицепные культиваторы, как правило, не оснащаются двигателями внутреннего сгорания, что требует их агрегатирования с автономной сельскохозяйственной техникой. В зависимости от категории машин, с которыми обеспечивается сцепка, все культиваторы также подразделяются на несколько категорий.

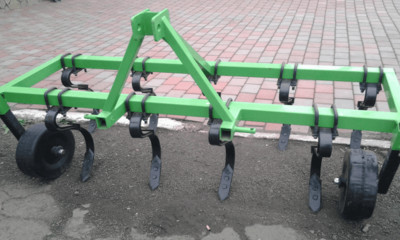

Для мини-трактора

Оборудование с саблевидными или дисковыми рабочими органами. Предельная ширина составляет 2500 мм, а тяговое усилие не превышает 0,8. С помощью данного культиватора, который также может оснащаться редуктором для обеспечения привода фрез, обрабатываются сельскохозяйственные угодия при наличии опасных зон или границ с другой балансовой принадлежностью.

Сфера использования:

1. возделывание приусадебных участков;
2. подготовка почвы к посадке газона;
3. организация огорода;
4. работа в промышленных теплицах при агрохолдингах.

Подвиды:

• могут быть рядковыми или сплошными;
• подразделяются по наличию привода;
• редуктора или его отсутствию.

Примеры моделей:

1. КСО-2,1;
2. КУП-1,6У.

Полная информация о видах здесь.

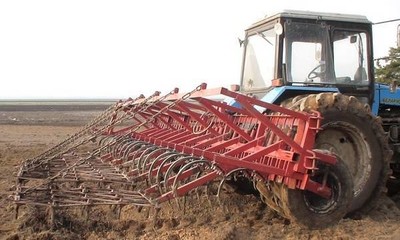

Для обычных тракторов

Классическая крупногабаритная техника с шириной захвата от 2,5 до 12 м, массой от 500 до 6000 кг. Оснащается саблевидными, плоскорежущими, дисковыми фрезами, а также цилиндрической бороной, ежами и другими категориями рабочих органов для решения различных задач при возделывании территории с целью получения урожая для коммерческих нужд.

Сфера использования:

• возделывание сельхозугодий перед посадкой злаковых или других культурных растений;
• прополка и окучивание картофельных полей;
• обеспечение полива и внесения удобрений;
• рекультивация территорий с сохранением стерни для предотвращения разрушения почвы под вредным воздействием окружающей среды.

Классифицируются по:

1. сфере использования;
2. ширине и глубине выработке;
3. типу рабочих органов.

Примеры моделей:

• КПМп-20;
• КПМ-8.

Подробнее в этой статье.

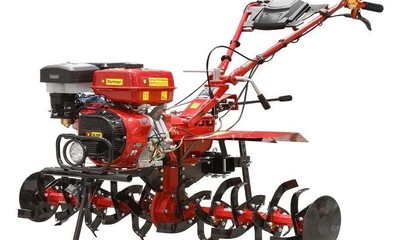

Для мотоблоков

Компактное навесное оборудование с дисковыми зубчатыми фрезами, агрегатируется с мотоблоками, работающими от двигателя внутреннего сгорания, могут оснащаться редуктором с приводом дисковых фрез для эффективной разработки плотных слоёв целинных грунтов.

Сфера использования:

1. возделывание земли под посадку плодовоовощных культур на небольших фермерских хозяйствах с площадью до 2 – 5 Га;
2. подготовка гребней под посадку растений;
3. организация декоративных клумб;
4. благоустройство территории с целью её последующего озеленения.

Подвиды:

• с редуктором, либо с независимым приводом;
• зубчатые;
• рядковые или противоэрозийные;
• 2, 3 ил 4 рабочих органа на горизонтальном валу.

Примеры моделей:

1. Хобби-500;
2. Fermer FM-1618MXL.

Для триммеров

Сфера использования:

1. рыхление земли в теплицах и на открытой местности при благоустройстве дачных участков, приусадебных или парковых территорий с площадью до 0,1 – 0,3 Га;
2. оформление клумб и цветников, мест под посадку плодовых, либо декоративных деревьев.

Подвиды:

• с механическим, электрическим или бензиновым двигателем,;
• с шириной от 250 до 450 мм, с 2, 3 или 4 зубчатыми фрезами;
• с наличием или отсутствием защитного крыла.

Примеры моделей:

• MAKITA KR400MP;
• STIHL BF.

Больше о насадках для триммеров читайте здесь.

Типу крепления

Одним из важнейших критериев выбора нужного культиватора, агргегатируемого с самоходной техникой, является конструкция сцепного устройства. В зависимости от данного параметра, вся сельскохозяйственная техника рассматриваемой категории классифицируется на два базовых типа.

Навесной

Имеют относительно небольшую ширину, привод для складывания, при необходимости обеспечения транспортного габарита. При агрегатировании силовая установка трактора подкачается к редуктору культиватора для обеспечения полуавтоматического привода подвижных деталей.

Сфера использования:

1. обработка полей для небольших агрокомплексов или фермерских хозяйств;
2. могут устанавливаться как на тракторы, так и на мини-тракторы, триммеры или мотоблоки, что определяет площадь, обрабатываемую территории.

Подвиды:

1. с механическим или гидравлическим приводом;
2. с функцией складывания для обеспечения транспортного габарита;
3. широкозахватные – до 12000 мм;
4. со средней шириной захвата – от 5000 до 8000 мм; с узким захватом – до 4000 мм.

Примеры моделей:

• КНС-4,0;
• КСО-2,5.

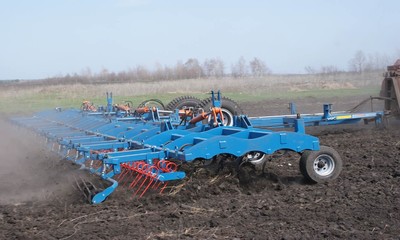

Прицепной

Полноразмерная рама устанавливается на независимые оси с шасси, оснащается гидравлическим приводом для изменения вертикального положения культиватора, агрегатируется через шарнирное сцепное устройство с трактором.

Сфера использования:

• обработка сельскохозяйственных угодий с площадью от 20 Га и более;
• рекультивация злаковых полей, формирование гребней под посадку картофеля и других плодовоовощных культур.

Подвиды:

1. с 1 или 2 шасси на независимых осях;
2. с гидравлической регулировкой клиренса, либо со стационарной подвеской.

Примеры моделей:

• КПК-12;
• КП-8,4.

Правила выбора

При выборе навесных, полуприцепных или прицепных культиваторов, которые предусматривают агрегатирование с самоходной техникой, необходимо учитывать ряд важных нюансов и следовать некоторым правилам:

• Тип культиватора, его технические характеристики, конструкция и функциональное назначение должны точно соответствовать предъявляемым требованиям и бизнес плану агрохолдинга.
• Рекомендуется покупать только сертифицированную продукцию, которая имеет документ государственного образца, подтверждающий полное соответствие нормативным требованиями и действующим ГОСТ.
• При необходимости работы на сельскохозяйственных угодьях с большим перепадом рельефа, необходимо точно рассчитать соотношение между шириной выработки и максимально возможной глубиной погружения рабочих органов в грунт основания.
• Рама культиватора должна быть выполнена из высокопрочной легированной стали, не иметь механических повреждений, покрыта антикоррозионным составом для достижения надёжности и долговечности.
• Фрезы культиваторы должны быть закреплены на независимых фиксаторах, оснащаться гидравлическим приводом и пружинными упругими механизмами.
• Широкозахватные культиваторы должны оснащаться механизмами складывания для удобства транспортировки.
• При массе культиватора более 1 тонны, необходимо обратить внимание на шасси для обеспечения удобства агрегатирования с трактором.
• Масса навесной техники должна быть достаточной для погружения в плотные слои грунта, без приложения посторонних нагрузок.
• На технике должны быть установлены стопоры, исключающие деформации рабочих органов при чрезмерном изгибе упругого соединения, в случае попадания их на твёрдые предметы в процессе обработки грунта.
• Тип культиватора, его габаритные размеры, собственный вес и технические характеристики должны полностью соответствовать возможностям трактора или другой силовой техники, с которой он агрегатируется.
• Не следует приобретать товар, розничная цена которого существенно ниже рыночной, так как это говорит об экономии на материалах и низком качестве изготовления продукции.

Плюсы и минусы применения

Прицепные и навесные культиваторы являются самым распространённым типом техники для возделывания грунтового основания на сельскохозяйственных угодьях большой площади, благодаря наличию ряда неоспоримых преимуществ:

• Высокая скорость обработки территорий.
• Мощная стальная рама не деформируется от сильных механических воздействий.
• Возможность агрегатирования сразу с несколькими типами тракторов, что обеспечивает высокий уровень взаимозаменяемости и ремонтопригодности.
• Навесные или прицепные культиваторы стоят намного дешевле аналогов с двигателями внутреннего горения или электромоторами.
• Простота транспортировки и хранения агрегатов в зимний период.
• Снижение расходов на обследование техники.
• Относительно небольшая розничная стоимость культиваторов.
• Возможность проведения сервисного обслуживания трактора без ущерба производственной деятельности агрокомплекса.

В то же время, несмотря на плюсы, некоторые владельцы объектов недвижимости предпочитают использовать самоходные или ручные культиваторы, из-за наличия у навесной и прицепной техники ряда минусов:

• Необходимость постоянного отслеживания состояния рабочих органов.
• Чаше всего, наблюдается отсутствие тревожной связи с трактористом и автоматически модулей на культиваторе, что может привести к серьёзным поломкам из-за человеческого фактора.
• Металлические детали подвержены коррозии, а основные механизмы – быстрому физическому износу.
• Сложность агрегатирования навесной техники без шасси.
• Слабая гидравлическая система, что затрудняет складывание машины для обеспечения транспортного габарита.
• Невозможность применения таких культиваторов на дачных участках из-за отсутствия рентабельности.
• Необходимость привлечения профессионального высококвалифицированного механизатора для эксплуатации и обслуживания культиватора.
• Относительно небольшой срок действия бесплатной гарантии производителя – не более 12 – 24 месяцев со дня оформления покупки, несмотря на то, что в руководстве по эксплуатации заявляется о безупречной 7 – 10 летней эксплуатации, но без возможности бесплатного мелкого ремонта в сервисном центре.

Следует учесть, что навесные, полуприцепные и прицепные культиваторы предназначены исключительно для обработки масштабных участков, что существенно снижает интерес владельцев загородной недвижимости к такой технике. В то же время, владельцы крупных агрохолдингов и механизаторы по достоинству оценивают качественные культиваторы для агрегатирования с тракторами от проверенных производителей.

Заключение

Навесные и прицепные культиваторы используются для обработки полей и сельскохозяйственных угодий, занимающих площадь от 20 – 30 Га и более. Данное оборудование применяется для рыхления целинных грунтов, оформления гребней для посадки плодоовощных культур, для прополки сорняков, а также для рекультивации территорий и защиты грунтового основания от эрозии.

Все навесные или прицепные культиваторы не оснащаются двигателями внутреннего сгорания и требуют агрегатирования с самоходной техникой – тракторами установленной мощности, характеристики которых зависят от производительности, габаритов и массы самого устройства для возделывания почвы.

Для выбора нужного культиватора, рекомендуется заранее составить бизнес-план и календарный график работ, определить потребности в обработке территории, а также функциональное назначение техники, что является основой технического задания. Далее, ТЗ предъявляется поставщику, который подбирает оптимальный культиватор, удовлетворяющий всем индивидуальным требованиям потребителя.
