Дренажные трубы для отвода грунтовых вод: материалы, технология изготовления, особенности укладки

Если у вас под рукой нет такого дачного вездехода, то самое время подумать о сооружении дренажной системы. Сделать это проще всего с помощью нашего портала. На Аgronom.guru можно найти массу полезных советов, которые помогут спланировать дренажную систему и даже соорудить её самому. В этой статье мы подробно расскажем, как выбрать дренажные трубы для отвода грунтовых вод, какими они бывают, какие подойдут именно для вашего участка, а также раскроем некоторые ноу-хау. К примеру, как сэкономить на устройстве дождевых стоков.

Зачем нужны дренажные трубы − нюансы, принцип работы

Дренаж – это сеть специальных труб или желобов, которые устанавливаются как на поверхности участка, так и под землёй. Чаще всего в низинах с помощью траншей разной глубины и специальных отсыпов создаётся искусственный уклон в сторону водоёма или отводной канавы.

Траншеи ведут от мест скопления воды (как поверхностных, так и глубинных) до дренажных колодцев, а уже оттуда вода либо уходит в ближайший водоём (иногда к соседям), а чаще всего за пределы участка в грунт. Дренажные системы для отвода грунтовых вод бывают двух типов – открытые или закрытые. Закрытые дренажные системы более сложные, в местах подтопления они «опоясывают» не только участок, но и территорию под фундаментом.

Для отвода талой или дождевой воды обычно используются открытые дренажные системы. Их делают в местах застоя воды, такая система чем-то напоминает «ливнёвки», только вода утекает не по асфальту вдоль дорог, а по специальным желобам, чаще всего они скрыты решётками, которые сами по себе собирают и пропускают воду.

В некоторых случаях такие системы используются для орошения, вода скапливается в специальные ёмкости, или «танки», а оттуда поступают на оросительные системы, к примеру, туда, где почва пересушена.

Лучше всего обдумать дренажную систему ещё на этапе планирования участка. В этом случае она будет работать максимально эффективно. Часть воды пойдёт на бытовые нужды или полив. Кроме этого, можно устроить специальные бочки или танкеры для нагрева воды и полива, а также обустроить летний душ и даже открытый бассейн. Всё это можно подробно описать в специальном чертеже-схеме.

ВАЖНО

Не забывайте сохранить чертёж, в случае засора или необходимости перекапывания грунта это поможет избежать лишних проблем – повреждения труб или поиска нужного участка для замены или очистки.

Некоторые особенности устройства дренажной системы

Для успешной организации дренажной системы нужно учитывать следующие моменты:

1. Наклон поверхностей. Ливневые колодцы лучше устанавливать в низинах, в том числе и искусственно созданных.
2. Рельеф и уровень участка. Если участок ровный, но илистый, можно уложить сточные желоба по периметру. Если есть перепады, имеет смысл установить закрытую дренажную систему с коллектором воды.
3. Возможность прочистки. В местах прямых углов, к примеру, вокруг гаража или здания, необходимо устанавливать технические ёмкости или колодцы. Это делается для того, чтобы ил и песок, скапливающийся в трубах, мог отстаиваться и не засорять трубы.
4. Соблюдение следующих технических норм:

• уровень уклона дренажной трубы – 2 мм на каждый метр. В противном случае может возникнуть подмывание грунта;
• на глинистых почвах трубы или траншеи укладываются не реже, чем одна на 10 метров.

Допускается создание наружных дренажных систем без колодца. В этом случае уровень близлежащего водоёма или сточной канавы должен быть как минимум на два метра ниже уровня самой нижней части выкопанной траншеи.

Укладка дренажной трубы в этом случае идёт в сторону водоёма или водоотводного канала.

Дренажные трубы: технические и геометрические характеристики

Чем мощнее поток, тем толще должна быть дренажная труба и тем объёмнее колодцы. Выбор трубы для дренажа грунтовых вод нужного диаметра зависит от предполагаемого объёма, консистенции и давления воды. Даже поверхностные познания в таком предмете, как физика, помогут избежать проблем. Помните две трубки с водой? Так вот, этот опыт необходимо учитывать при организации дренажной системы. Кроме этого, значение имеет тип почвы, глубина промерзания, уровень сточных вод и даже климат.

Чаще всего для устройства дренажей используются трубы диаметром 110 миллиметров. Бывают образцы 200, 300 и 400 мм. Объёмные трубы обычно используются для заболоченных участков с большим количеством ила и гнили. Гофрированные дренажные трубы ПВХ диаметром 400 мм обычно используются для обустройства дренажных колодцев.

Виды материалов для изготовления дренажных труб

Вариантов дренажных труб масса. Они отличаются как материалом, так и количеством защитных слоёв. Рассмотрим более подробно преимущества и недостатки укладки дренажных труб разной структуры.

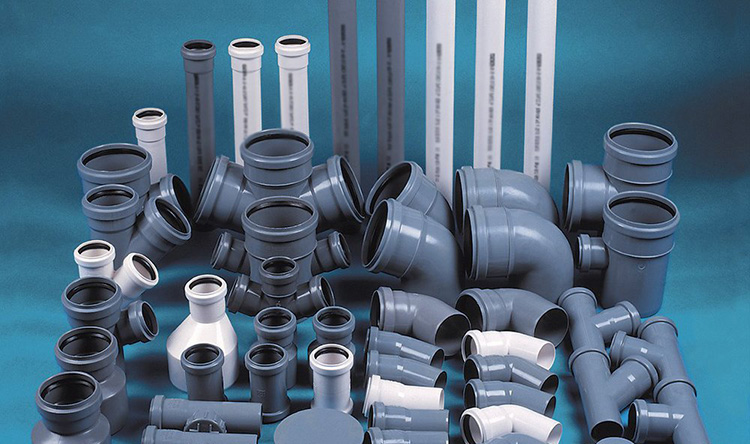

Изделия из поливинилхлорида, или ПВХ

На вид это обычные пластиковые трубы. Бывают гофрированными или нет. Можно подобрать нужный диаметр, легко соединять стыки и делать врезки. Могут использоваться на разных грунтах, прочные. Однако восприимчивы к высоким температурам и могут не выдержать, к примеру, удар лопатой, либо лопнут под колёсами тяжёлой машины, если уложены на недостаточную глубину. Именно поэтому их обычно укладывают в глубинные слои.

Дренажные трубы из полиэтилена низкого давления

Дренажные системы из ПНД считаются наиболее надёжными и долговечными. Они способны выдержать перепады температур от -40 до +90°C. Именно их чаще всего используют в строительстве жилых домов и промышленных сооружений.

Срок службы такой трубы – полвека. За счёт перфорации достигается максимальная пластичность и устойчивая укладка таких труб в грунт, особенно на песчаной подушке. Вариации крепежей и соединительных блоков позволяют собирать разнообразные «рисунки», что обеспечит бесперебойный отвод грунтовых вод даже на сложном рельефном участке. Достаточно разнообразные по типу выполнения внутренней и наружной поверхности.

Керамические

Трубы из керамики – прародительницы всех современных труб. Осколки керамической канализации были найдены в маленьком индийском городке Мохенджо Даро, учёные пришли к выводу, что им, по меньшей мере, почти 4600 лет.

Немного позже элементы керамических труб были обнаружены в Вавилоне и на территории нынешней Болгарии. Однако сегодня такие трубы используются не так часто, как в древности, за счёт твоей тяжести и хрупкости. Хотя они достаточно долговечны.

ВАЖНОЕ ЗАМЕЧАНИЕ!

Для соединения стыков такого вида труб используются муфты и хомуты, так как здесь не предусмотрены раструбы.

Полипропиленовые

Этот тип труб выигрывает, прежде всего, в соотношении цена–качество. Доступные в цене, они существенно обгоняют своих собратьев по долговечности, устойчивости к перепадам температур, а также прочности.

Среди других плюсов:

1. Удобство транспортировки и более лёгкий вес.
2. Быстрый монтаж и удобство обрезки.
3. Сохраняют все характеристики более 60 лет.
4. Прочность конструкции.
5. Низкая засоряемость за счёт гладкости стенок.
6. Стыковка происходит методом плавления, что обеспечивает долговечность конструкции.

Трубы с кокосовой обмоткой

Кокосовое волокно – превосходный фильтр. К примеру, если такая труба засыпается щебнем, то можно не переживать, что вода будет грязной.

Кокосовое волокно будет работать как любой фильтр для воды, не даст загрязнить её примесями. Единственное, что не даёт садоводам использовать такие биофильтры постоянно, – их дороговизна. Цена дренажных труб с кокосовой обмоткой диаметром 63 мм выше 200 рублей за погонный метр. С другой стороны, природный материал достаточно долговечен, и, вероятно, затраты скоро окупят себя… Но денег всё равно жалко.

Асбестоцементные или хризотилцементные

Достаточно экологичный, но сложный для транспортировки материал. Такие конструкции имеют высокую прочность, долголетие – не меньше четверти века, однако достаточно массивны.

Плюсы:

1. Экологичность материала. В основе – белый асбест.
2. Продолжительный срок службы.
3. Выдерживает сильный напор до 5,8 Мпа.

Минусы:

1. Дороговизна.
2. Не гнутся.
3. Для монтажа массивных блоков необходима спецтехника.

Несмотря на большое разнообразие видов материала, лучше всего использовать трубы из пластика и ВПХ. Разнообразные «обмотки» помогут сгладить некоторые минусы этих изделий, однако плюсы, прежде всего, экономия на материалах, всё равно перевесят затраты.

Дренажные трубы и тип грунта

Как мы уже говорили, каждый тип труб допустимо укладывать на определённую глубину. Важно учитывать многие факторы, один из ключевых – тип почвы и её впитывающие характеристики. Сложнее всего дачникам, у которых глинистые почвы, вода в них вообще не уходит. Однако свои тонкости есть у участков с преобладанием песчаного, щебневого слоя грунта. Ниже в таблице мы подобрали характеристики почв и тип материала, который лучше всего применять.

Гофрированные дренажные трубы

Дренажная гофрированная труба обычно выполняется из полимеров. Их монтаж занимает намного меньше времени. Чаще всего они уже идут в защитной упаковке из геотекстиля, который обеспечивает дополнительную впитываемость воды на всём протяжении дренажа.

Гофрированные трубы не требуют идеально ровной поверхности, за счёт «гармошки» они более плотно «садятся на грунт», осадки оседают на стенках и удаляются через перфорированные отверстия.

Нюансы использования дренажных труб с перфорацией

Перфорированные трубы для дренажа сами по себе являются «ливнёвкой», кроме переноса жидкости в дренажный колодец, они собирают влагу и осадки «по пути» транзитом. Перфорационный рисунок, как мы видели на фото, может быть в виде дырочек или щелей. Обычно такие пространства занимают треть объёма трубы и равномерно распределены по всей её длине.

ЭТО ВАЖНО ЗНАТЬ!

Чем ближе дренажная труба к грунтовым водам, тем большее число отверстий должно на ней быть.



Иногда насечки можно сделать самостоятельно. Для этого используется специальная сварка. Это обеспечит более эффективный отвод ливневых вод.

Особенности продукции для дренажа различных фирм

На рынке достаточно продукции разных марок и фирм. Есть «проверенные временем» производители и марки, прослужившие не один год на этом поприще. Рассмотрим самые известные из них.

Перфокор

Дренажные трубы «Перфокор» производятся на заводе «Полипластик». Достаточно сказать, что предприятие постоянно выигрывает конкурс на госзаказ в таких отраслях, как дорожное строительство и устройство полигонов и сельхозугодий.

Трубы изготовлены методом соэкструзии, что обеспечивает им прочность и долговечность. Предусмотрены различные диаметры труб, в том числе и колодцев, с разной степенью плотности и вариантами перфорации. Жёсткость варьируется от Sn4 до Sn8. Предполагает различные варианты соединения, как с помощью муфт, так и сварки.

Корсис

Ливнестоки и безнапорные канализации – визитная карточка компании. Полиэтилен высокого качества, использующийся в дренажных системах, лёгок и прочен в использовании.

Специальная односоставная конструкция муфты позволяет ускорить сборку и упростить соединение дренажных труб между собой, что позволяет существенно сэкономить на материалах для уплотнителей.

Прагма

«Пипи_лайф» − ничего общего с детской неожиданностью данная компания не имеет, а вот неожиданно качественный для России товар поставщик гарантирует. Товарный знак «Прагма» полностью подтверждает своё название «прагматичный подход».

Особенностью этого пластика является уникальная формула полипропилена – РР-b. Пластичный сплав позволяет пластику не менять свою структуру и рабочие качества даже при экстремальных температурах до +100 и -60°C. Кроме этого, преимущества можно выделить – лёгкость и удобство монтажа, а также возможность стыковки с дренажными колодцами из бетона и других полимеров.

Софтрок

Одноимённая компания «SoftRock», или «мягкая и прочная как скала», воплотила свою идею в оригинальной конструкции. Она упростила жизнь многим дачникам, создав готовый дренажный продукт.

Тут как в Турции – всё включено, главное – плати. Однако что-то мне подсказывает, что простая щебёнка обошлась бы дешевле. Однако производитель обещает бонус – его «укутанная труба» будет в два раза эффективнее привычных аналогов

Uponor

Неторопливые финны чувствуют себя уверенно на рынке танков-септиков и прочего околоводного оборудования для дач. На сайте компании сотни наименований продукции подобного рода.

Особого внимания заслуживает продукция, связанная с водоотведением и созданием водопроводных систем и дренажных блоков. Причём компания работает как по изготовлению однослойных гофрированных труб разного диаметра, так и гладких двухслойных, с кокосовым покрытием.

Дренажная система своими руками

Не стоит бояться пробовать строить такие сети самому. Сегодня для того чтобы овладеть необходимым набором знаний, достаточно посидеть несколько вечеров в интернете. Умельцы охотно расскажут вам, как сделать дренажную систему, выбрать правильно трубы для дренажа. Пошаговый алгоритм дренажа закрытого типа на участке можно посмотреть в этом видео:

Единственное, о чём важно помнить, − глубина дренажных скважин. Она должна быть достаточной, чтобы «достать» до глубины залегания грунтовых вод.

А если необходимо соорудить открытый сток, к примеру, с парковочной площадки, то эта фотоинструкция окажется просто незаменимой.

Поэтапный монтаж системы поверхностного водоотвода

Некоторые секреты устройства сливов под сточные трубы.

Этот тип дренажной системы называется засыпной. Обычно используется на песчаном или песчано-илистом грунте.

Такая дренажная труба своими руками без трубы как таковой не требует больших затрат, как финансовых, так и временных. Может использоваться как дополнительная, наряду с закрытой дренажной системой.

Дренажные трубы: где купить, цены, каталоги

Разнообразие форм, расцветок, материала заставляет покупателя внимательно следить за ассортиментом на рынке. Купить дренажные трубы можно практически любого диаметра и прочности. Предлагаем вам некоторые новинки и цены.

Резюме

Важно понимать, если у вас на участке действительно есть угроза подтопления, то медлить не стоит, в противном случае не избежать следующих проблем: гибель растений от переизбытка влаги, деформация строений и грядок. Как вы видели, процесс создания дренажной системы своими руками не так сложен и менее финансово затратный. В любом случае польза намного превышает возможный вред.
